BAUTEILSCHUBLADEN – SICHERES EIN- UND AUSSCHLEUSEN VON BAUTEILEN
Die Bauteilschubladen aus dem Hause F.EE ermöglichen ein in jeder Hinsicht sicheres und positionsgenaues manuelles Ein- und Ausschleusen von Bauteilen in eine Anlage.
Daneben können F.EE-Bauteilschubladen als Bauteilzuführung, Prüfstation, für die manuelle Zwischenbearbeitung sowie als Puffer- und Ausschussablage verwendet werden.
Die F.EE-Bauteilschubladen bestehen aus einem Baukastensystem, welches sich durch einen einfachen Aufbau sowie eine leichte Justage auszeichnet. Neben der bewährten F.EE-Qualität überzeugen die Bauteilschubladen auch durch ein exzellentes Preis-/Leistungsverhältnis. Zusätzliche Optionen – wie das Schwenkfeld und die Stützrolle – erhöhen die Flexibilität hinsichtlich der Anlageneinbindung und sind bei Bedarf nachrüstbar. Auch eine Medienversorgung des Aufnahmewerkzeugs ist jederzeit möglich.
Die F.EE-Bauteilschubladen punkten zudem in Sachen Ergonomie – u. a. durch einen leichtgängigen Auszug und die verstellbare Griffhöhe.

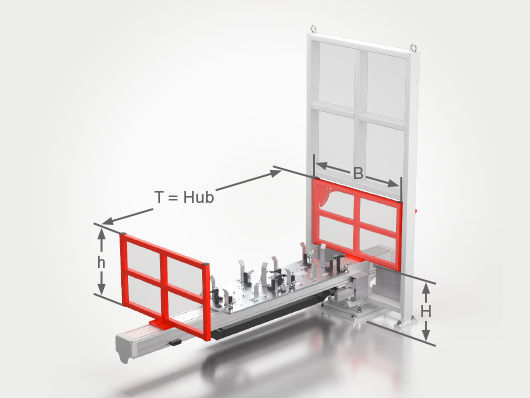

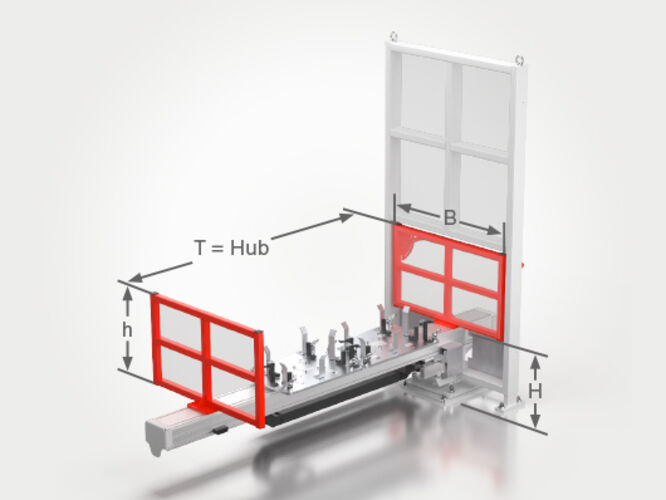

Abmessungen | Parameter
- h: 300 bis 1.700 mm
- H: 500 bis 1.800 mm
- B: 500 bis 1.400 mm
- T: 1.500 / 1.750 / 2.000 mm
Sonderlösungen/-abmessungen möglich.
Vorteile der F.EE-Bauteilschubladen
- Leichter Transport der gesamten Konstruktion inklusive Vorrichtung.
- Freitragendes Profil, wodurch eine bessere Zugänglichkeit von außen gewährleistet wird.
- Robuste Bauweise zur Sicherstellung der Schutzfunktion.
- Hohe Verschleißfestigkeit sowie einfache Wartung durch wenig dicht verbaute Teile.
- Ergonomisch durch leichtgängigen Auszug, verstellbaren Griff und beidseitige Endlagendämpfung.
Optionen der F.EE-Bauteilschubladen
Stützrolle
Zur Erhöhung der Traglast bei gleichbleibender Genauigkeit.
Schwenkfeld
Abklappbares inneres Schutzfeld zur Optimierung der Roboterzugänglichkeit. Baustellenseitig auf 30, 50 und 70 Grad verstellbar.
Das parametrisierte, anpassbare CAD-Modell finden Sie unter folgendem Link:
CAD Modell F.EE Bauteilschubladen
